transmitir par. Tiene un buen rendimiento de amortiguación de vibraciones, larga vida útil, gran variación de carga, arranque seguro, alto

Eficiencia de transmisión y operación confiable. Aunque el acoplamiento de resorte tipo serpiente tiene tantas características y ventajas,

el usuario debe prestar atención a la instalación del acoplamiento de resorte tipo serpiente. Como fabricante de resortes serpentinos.

Acoplamientos, proponemos que se preste atención a los siguientes aspectos durante la instalación y uso.

1. Alinee cuidadosamente la instalación y controle las desviaciones razonables.

Aunque el acoplamiento de resorte serpentino permite una gran desviación de instalación, debe estar dentro del valor especificado durante

instalación.

(1) Calibración del espacio y desviación angular entre los dos acoplamientos. Durante la instalación, mida el espacio entre

los dos acoplamientos cada 90°. La diferencia entre el valor máximo y el valor mínimo no excederá los 0,38 mm.

(2) Corrección de la desviación radial. Coloque una regla sobre el acoplamiento de dos pétalos, mida cada 90° y verifique con una regla. el radial

La desviación no supera los 0,38 mm.

2 Elige la grasa adecuada

La temperatura del punto de inyección de aceite es ≥150°C, puede resistir la fuerza centrífuga, tiene estabilidad de separación, está libre de impurezas y no

No corroe el acero al carbono ni la grasa a base de litio de caucho nitrilo.

3. Rellenar con suficiente grasa

Es muy importante que haya suficiente grasa para el funcionamiento del acoplamiento. Se recomienda revisarlo una vez al año. Utilice un seco

pistola de engrase para inyectar grasa hasta que el exceso de grasa escape por el orificio.

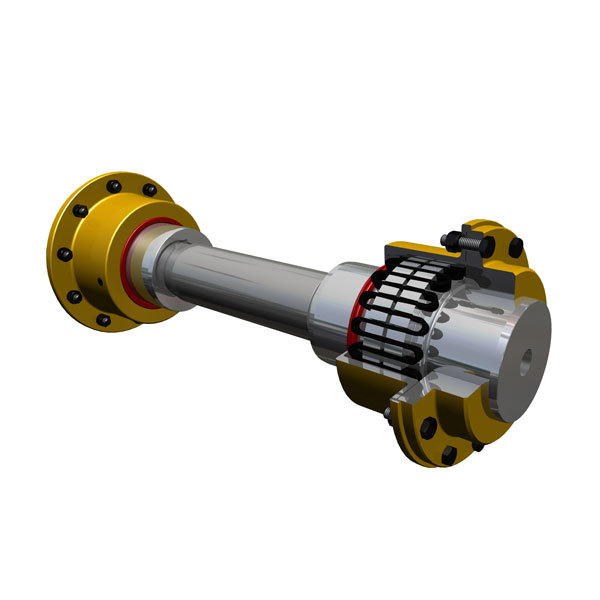

Instrucciones de uso del acoplamiento de resorte tipo serpiente serie JS

Los acoplamientos de resorte tipo serpiente de la serie JS incluyen tipo básico, tipo de velocidad media y alta, tipo de descarga total, tipo de semidescarga,

tipo de transmisión remota, tipo de rueda de freno, tipo de disco de freno, etc. Modelos de especificación serie JS101-JS125, rango de torsión

45-800000N.m, velocidad permitida 4500-540r/min, rango de orificio del eje 14-500mm. El diámetro exterior del resorte serpentino.

La carcasa del acoplamiento es de 98-1270 mm. Sin embargo, las precauciones de uso son similares. como sigue:

1 Antes de instalar el resorte, llene las ranuras de los dientes del acoplamiento con la grasa especificada y luego use un mazo para golpear.

el resorte en su lugar. Nota: Los extremos desconectados del resorte deben mirar en la misma dirección para garantizar que la cubierta pueda

De cerca. Las dos tapas se montan en el mismo lado según las marcas y se cierran según las

marcas y luego se aprietan los pernos. Está absolutamente prohibido apretar los tornillos cuando las dos tapas no están cerradas.

para evitar daños a las cubiertas.

2. Abra la cubierta, use un destornillador redondo de acero o un perno para insertar primero el extremo desconectado del resorte, haga palanca hacia arriba y luego inserte el

extremo en forma de anillo del resorte, use los dientes internos como punto de apoyo y abra los resortes uno por uno en la dirección radial.

Lo anterior es proporcionado por el departamento técnico de Hebei Rongxing Drive Equipment Technology Co., Ltd. La información técnica específica

Los parámetros del acoplamiento Snake Spring se pueden consultar a través de la columna de dibujos de este sitio web o mediante consulta gratuita a través de

la información de contacto del sitio web.
