El acoplamiento elástico consta principalmente de dos dientes convexos que están estrechamente engranados y tienen una extrusión radial para transmitir el par.

Cuando los dos ejes están relativamente desplazados, el elemento elástico sufre la correspondiente deformación elástica y desempeña un papel automático.

función de compensación. Los acoplamientos elásticos tienen buenas propiedades de equilibrio y son adecuados para aplicaciones de alta velocidad, pero no pueden

Manejar grandes desviaciones, especialmente desviaciones axiales. Grandes excentricidades y ángulos de deflexión producirán mayores cargas en los rodamientos.

que otros acoplamientos.

Una vez que el espaciador elástico esté dañado o falle, la transmisión de par no se interrumpirá. Al mismo tiempo, las garras metálicas de

Los dos casquillos están engranados para continuar transmitiendo torque, lo que probablemente cause problemas en el sistema. Para alta velocidad

En los ejes de transmisión, se deben seleccionar acoplamientos con alto equilibrio en lugar de acoplamientos con excentricidad. El tamaño y la naturaleza del

También se requieren el par transmitido y los requisitos para la función de amortiguación de vibraciones.

El acoplamiento elástico puede compensar el desplazamiento axial, radial y angular entre el motor principal y la máquina accionada causado

por errores de fabricación, errores de instalación, deformaciones por carga y cambios de aumento de temperatura. El acoplamiento elástico se basa en

elasticidad del metal. Se utiliza para conectar los motores principal y esclavo para transmitir par. Tiene las características de vibración elástica.

Amortiguación, sin ruido, sin necesidad de lubricación y pequeña fuerza de reacción durante el desplazamiento radial.

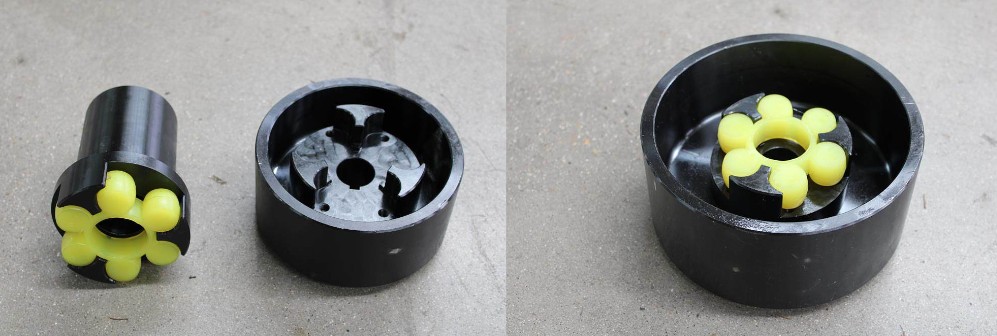

El acoplamiento elástico se compone de dos medios acoplamientos con la misma forma que las orejetas y un elemento elástico. El elemento elástico es

colocado entre las orejetas de los dos semiacoplamientos para realizar la conexión de las dos mitades del acoplamiento. El acoplamiento elástico tiene

las características de compensar el desplazamiento relativo de los dos ejes, amortiguación y amortiguación. Al reemplazar el elemento elástico, el

dos semiacoplamientos deben moverse en dirección axial. Es adecuado para conectar dos líneas coaxiales y es adecuado para piezas de trabajo que

requieren alta trabajabilidad. Carga pesada y tamaño axial limitado.
