Introducir:

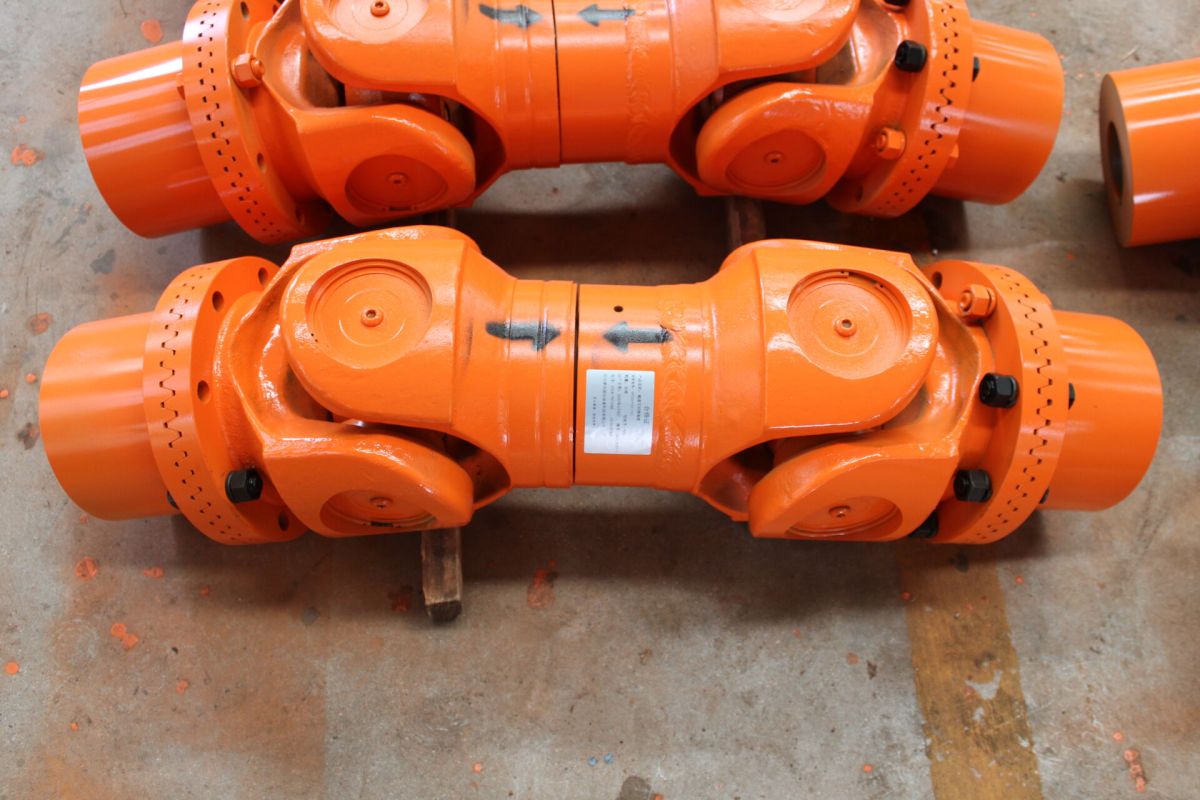

El eje cardán del eje transversal es un tipo de acoplamiento comúnmente utilizado en acoplamientos. Se caracteriza por una gran compensación angular, estructura compacta y alta eficiencia de transmisión.

El ámbito de aplicación del acoplamiento universal:

En el uso real, según el tamaño del par transmitido, se divide en juntas universales pesadas, juntas universales medianas, juntas universales ligeras y juntas universales pequeñas.

1. Los acoplamientos universales de servicio pesado se utilizan a menudo en maquinaria metalúrgica, maquinaria pesada, maquinaria petrolera, maquinaria de ingeniería, maquinaria de elevación y transporte, etc.;

2. Los acoplamientos universales medianos y livianos a menudo se usan en vehículos como automóviles y máquinas herramienta y maquinaria industrial ligera;

3. Los acoplamientos universales pequeños se utilizan principalmente para transmitir movimiento. Generalmente se utiliza en maquinaria de precisión y mecanismos de control.

La principal diferencia de varios tipos de acoplamientos cardán cruzados grandes es el cambio del asiento del cojinete y la cabeza transversal, formando diferentes formas estructurales; Para garantizar la sincronización de los extremos maestro y esclavo, se adopta el método de doble conexión en aplicaciones prácticas. Los métodos de conexión doble son: método de conexión de soldadura y método de conexión de perno de brida.

Los tipos de acoplamientos cardán cruzados incluyen los siguientes:

Acoplamiento universal de eje transversal de cabezal integral tipo SWC (JB/T5513-91)

Acoplamiento universal de eje transversal de rodamiento parcial tipo SWP (JB/T3241-91)

Acoplamiento universal del eje transversal del asiento del cojinete integral tipo SWZ (JB/T3242-93)

WS, WSD pequeño doble, acoplamiento universal de eje transversal único (JB/T5901-91)

WSS, WSP, WSY acoplamiento de junta universal de eje cruzado telescópico pequeño
